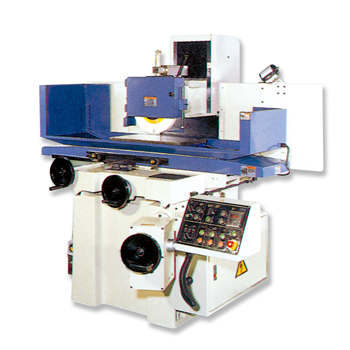

高精密平面磨床
KGS-63AHD
Description特色描述
機械特點:
本機設計採高剛性支雙層壁上機架，粗壯之底座再搭配法蘭式主軸，在重切削加工時仍能確保精度，最適合高精度、重複性精確度之工作。
自動潤滑系統，確保機械之潤滑和使用壽命之長久。
獨立分離之油壓系統，也使精確度大為提升，機台不受油溫或震動之影響。
操控版面設計明確，配合人體工學、位置適中，使操作性及工作上下方便和快速。
AH為前後及左右兩軸自動，可依工作需求以人工操控上下進刀，操作方便、經濟又實惠。
AHD前後、左右及上下三軸均為自動操作系列，上下進刀可先預設進刀量及次數，工作完畢後自動停止。並裝有可調式電夾控制器，依工作需要調整電磁盤之磁力大小，可達到研磨工具之精準度。

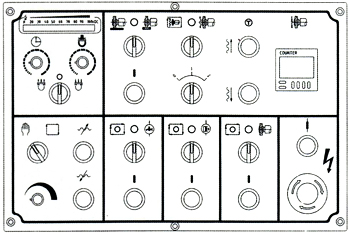

AHD操作面板:

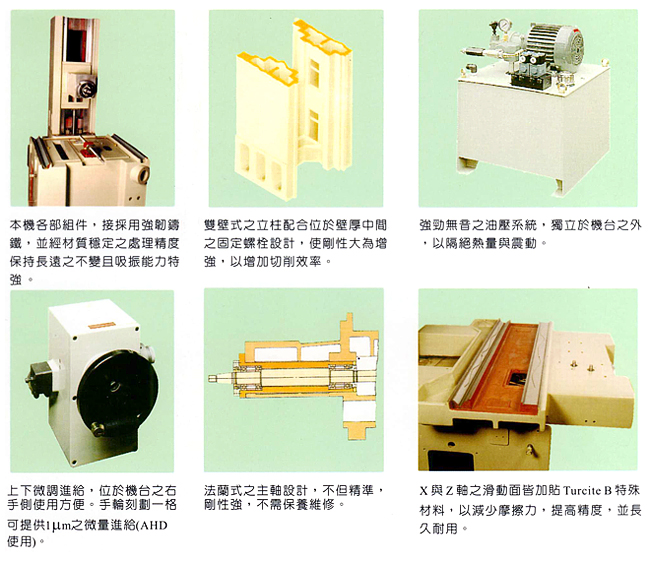

優異特性及構造:
產品規格:
|
規 格 |
單位 |
KGS-63AHD |
||
|
能 |
工作台工作面積 |
mm |
650 x
300 |
|
|
左右最大移動量 |
mm |
710 |
||
|
前後最大移動量 |
mm |
340 |
||
|
工作台面至主軸中心最大距離 |
mm |
610 |
||
|
工作台最大承載重量(含電夾) |
kgs |
420 |
||
|
工 |
工作台T型槽 |
mm x N |
14 x 1 |
|
|
工作台速度 |
m/min |
5~25 |
||
|
前後手輪進刀 |
1格 |
mm |
0.02 |
|
|
1圈 |
mm |
4 |
||
|
前後自動進給 |
mm |
0.1~12 |
||
|
前後快速移動 |
50HZ |
r.p.m. |
1000 |
|
|
60HZ |
r.p.m. |
1200 |
||
|
砂 |
砂輪尺寸 |
mm |
350 x
38 x 127 |
|
|
主軸轉速 |
50HZ |
r.p.m. |
1450 |
|
|
60HZ |
r.p.m. |
1740 |
||
|
主 |
上下手輪進刀或MPG X1 |
1格 |
mm |
0.01/0.001 |
|
1圈 |
mm |
2/0.5 |
||
|
自動進刀量 |
mm |
0.005~0.025(AHD) |
||
|
上下快速進給 |
50HZ |
mm/min |
/133 |
|
|
60HZ |
mm/min |
/160 |
||
|
馬 |
主軸馬達 |
HP X P |
5 x 4 |
|
|
上下驅動馬達 |
W X P |
/80W x
6 |
||
|
油壓馬達 |
HP X P |
2 x 6 |
||
|
吸塵馬達 |
HP X P |
1/2 x
2 |
||
|
沖水馬達 |
HP X P |
1/8 x
2 |
||
|
前後驅動馬達 |
HP X P |
1/20 x
6 |
||
|
尺 |
機器高度 |
mm |
1830 |
|
|
佔地面積 |
mm |
2600 x
2500 |
||
|
淨重 |
kgs |
1750 |
||
|
毛重 |
kgs |
1950 |
||

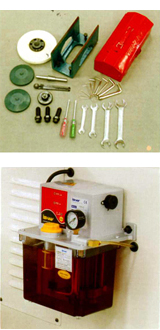

標準附件:
|
|
1. 砂輪 (1pc) 2. 砂輪平衡台 3. 砂輪平衡棒 (1pc) 4. 砂輪脫離器
(1set) 5. 工具及工具箱
(1set) 6. 自動潤滑
(1set) 7. 地基螺栓
(1set) 8. 工作台防濺板
(1set) 9. 鑽石修整器
(1set) |

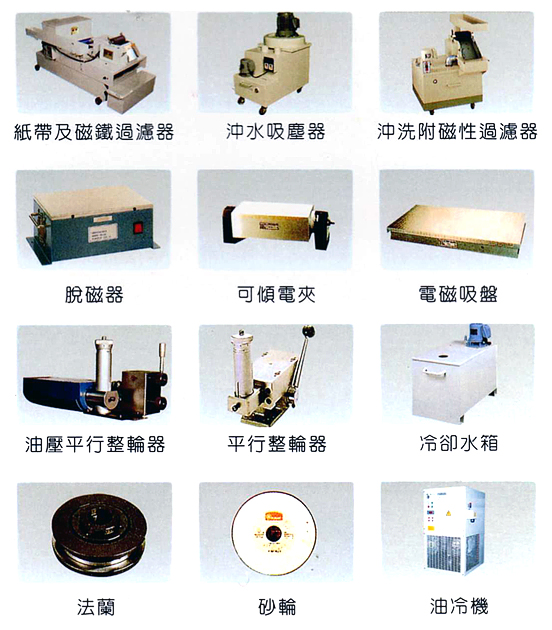

特別附件:
