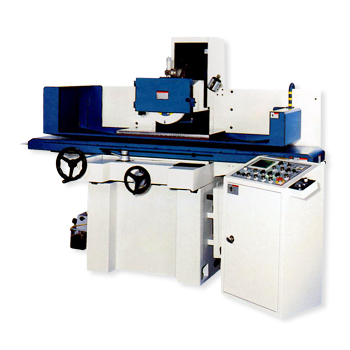

微電腦數控磨床
KGS-84WM1
Description特色描述
機械特點:
精準之上下數控機構(WM1系列)
採用人機介面和觸控螢幕，簡單易學，非常適合初學者操作。
上下採用精密之C5級滾珠螺桿，可確保定位後重複精度。
上下進刀採用A/C伺服馬達，配合滾珠螺桿和日本進口之可程式(PLC)控制器：可預先設
定工作物之需研磨總量、粗磨量、精磨量及光磨次數後，電腦會自動運算粗磨次數和精磨
次數，研磨完成後砂輪可上升到原始點，便於重新研磨下一個工作物。
自動上下進刀最小可設定為
WM2系列由於前後也採用A/C伺服馬達，可精準之研磨 一般平磨和溝槽研磨。
WMA系列為搭配步馬達驅動之速度可調之自動砂輪修整和補償，最適於自動循環研磨。

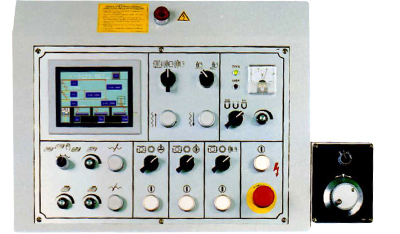

WM1操作面板:
產品規格:
|
規 格 |
單位 |
KGS-84WM1 |
||
|
能 |
工作台工作面積 |
mm |
800 x 400 |
|
|
左右最大移動量 |
mm |
930 |
||
|
前後最大移動量 |
mm |
450 |
||
|
工作台面至主軸中心最大距離 |
mm |
600 |
||
|
工作台最大承載重量(含電夾) |
kgs |
700 |
||
|
工 |
工作台T型槽 |
mm x N |
14 x 3 |
|
|
工作台速度 |
m/min |
1~25 |
||
|
前後手輪進刀 |
1格 |
mm |
0.02 |
|
|
1圈 |
mm |
5 |
||
|
前後自動進給 |
mm |
0.1~12 |
||
|
前後快速移動 |
50HZ |
r.p.m. |
1000 |
|
|
60HZ |
r.p.m. |
1200 |
||
|
砂 |
砂輪尺寸 |
mm |
355 x
38 x 127 |
|
|
主軸轉速 |
50HZ |
r.p.m. |
1450 |
|
|
60HZ |
r.p.m. |
1740 |
||
|
主 |
上下手輪進刀或MPG X1 |
1格 |
mm |
0.001 |
|
1圈 |
mm |
0.1 |
||
|
自動進刀量 |
mm |
0.001~0.009 |
||
|
上下快速進給 |
50HZ |
mm/min |
300 |
|
|
60HZ |
mm/min |
|||
|
馬 |
主軸馬達 |
HP X P |
71/2 x
4 |
|
|
上下驅動馬達 |
W X P |
400W
(Ac servo) |
||
|
油壓馬達 |
HP X P |
3 x 6 |
||
|
吸塵馬達 |
HP X P |
1/2 x
2 |
||
|
沖水馬達 |
HP X P |
1/8 x
2 |
||
|
前後驅動馬達 |
HP X P |
1/10 x
6 |
||
|
尺 |
機器高度 |
mm |
1875 |
|
|
佔地面積 |
mm |
3600 x
2600 |
||
|
淨重 |
kgs |
2800 |
||
|
毛重 |
kgs |
3000 |
||

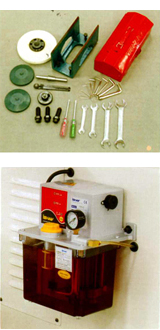

標準附件:
|
|
1. 砂輪 (1pc) 2. 砂輪平衡台 3. 砂輪平衡棒 (1pc) 4. 砂輪脫離器
(1set) 5. 工具及工具箱
(1set) 6. 自動潤滑
(1set) 7. 地基螺栓
(1set) 8. 工作台防濺板
(1set) 9. 鑽石修整器
(1set) |
特別附件:
