精密平面磨床

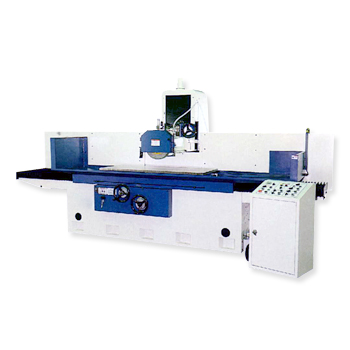

KGS-615AH/AHD*
Description特色描述
機械特點:
本機設計採高剛性支雙層壁上機架，全支撐之底座再搭配法蘭式主軸，適合模具或工件之重切削並能確保精度。
自動循環潤滑系統提供全機之自動循環潤滑，可維持機械之滑軌和螺桿之經常潤滑以確保機械之精度及壽命。
獨立分離之油壓系統，也使精確度大為提升，機台不受油溫或震動之影響，可附加(特殊附件)油等機用以冷卻液壓油之油溫，可使工作物更加精準。
獨立及配合人體工學之操控面板、位置適中，便於操作及工件之上下方便和快速。
AH為前後及左右兩軸自動，可依工作需求以人工操控上下進刀，操作方便、經濟又實惠。
AHD前後、左右及上下三軸均為自動操作系列，上下進刀可先預設進刀量之次數和光磨次數，工作完畢後自動停止。並裝有可調式電夾控制器，依工作需要調整電磁盤之磁力大小，可達大型研磨工件之精準度。

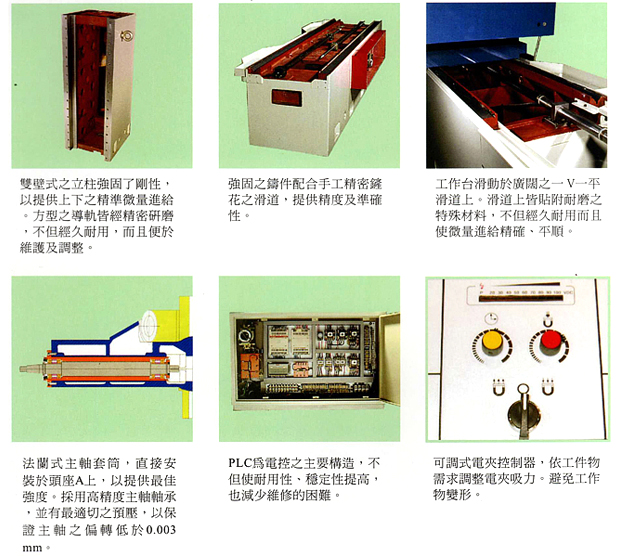

優異特性及構造:
產品規格:
|
規 格 |
單位 |
KGS-615AH/AHD |
||
|
能 |
工作台工作面積 |
mm |
1500 x
600 |
|
|
左右最大移動量 |
mm |
1600 |
||
|
前後最大移動量 |
mm |
660 |
||
|
工作台面至主軸中心最大距離 |
mm |
600 |
||
|
工作台最大承載重量(含電夾) |
kgs |
1300 |
||
|
工 |
工作台T型槽 |
mm x N |
16 x 3 |
|
|
工作台速度 |
m/min |
7~28 |
||
|
前後手輪進刀 |
1格 |
mm |
0.02 |
|
|
1圈 |
mm |
5 |
||
|
前後自動進給 |
mm |
0.1~12 |
||
|
前後快速移動 |
50HZ |
r.p.m. |
1250 |
|
|
60HZ |
r.p.m. |
1500 |
||
|
砂 |
砂輪尺寸 |
mm |
355 x 50.8
x 127 |
|
|
主軸轉速 |
50HZ |
r.p.m. |
1450 |
|
|
60HZ |
r.p.m. |
1740 |
||
|
主 |
上下手輪進刀或MPG X1 |
1格 |
mm |
0.002 |
|
1圈 |
mm |
0.5 |
||
|
自動進刀量 |
mm |
0.005~0.04(AHD) |
||
|
上下快速進給 |
50HZ |
mm/min |
230 |
|
|
60HZ |
mm/min |
280 |
||
|
馬 |
主軸馬達 |
HP X P |
10 x 4 |
|
|
上下驅動馬達 |
W X P |
1/2 x 4 |
||
|
油壓馬達 |
HP X P |
5 x 6 |
||
|
吸塵馬達 |
HP X P |
1/2 x
2 |
||
|
沖水馬達 |
HP X P |
1/4 x
2 |
||
|
前後驅動馬達 |
HP X P |
1/4 x
6 |
||
|
尺 |
機器高度 |
mm |
2445 |
|
|
佔地面積 |
mm |
5180 x
2645 |
||
|
淨重 |
kgs |
6000 |
||
|
毛重 |
kgs |
7000 |
||
標準附件:
|
1. 砂輪 ………………… |
1pc |
6. 自動潤滑 …………… |
1set |
|
2. 砂輪平衡台 ………… |
1pc |
7. 地基螺栓 …………… |
1set |
|
3. 砂輪平衡棒 ………… |
1pc |
8. 工作台防濺板 ……… |
1set |
|
4. 砂輪脫離器 ………… |
1set |
9. 鑽石修整器 ………… |
1set |
|
5. 工具及工具箱 ……… |
1set |
|
|

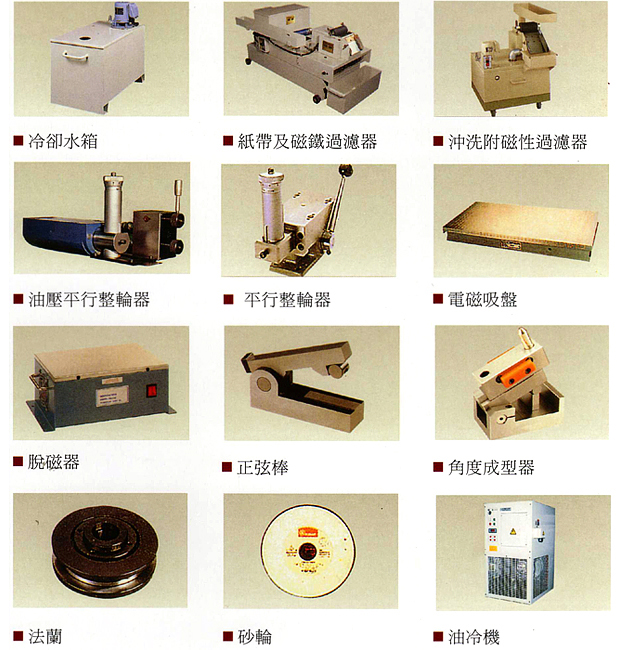

特別附件:
