Products產品介紹

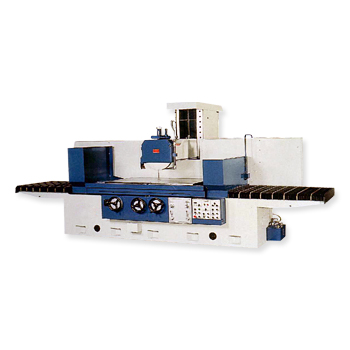

精密平面磨床
KGS-925/930AHD
Description特色描述

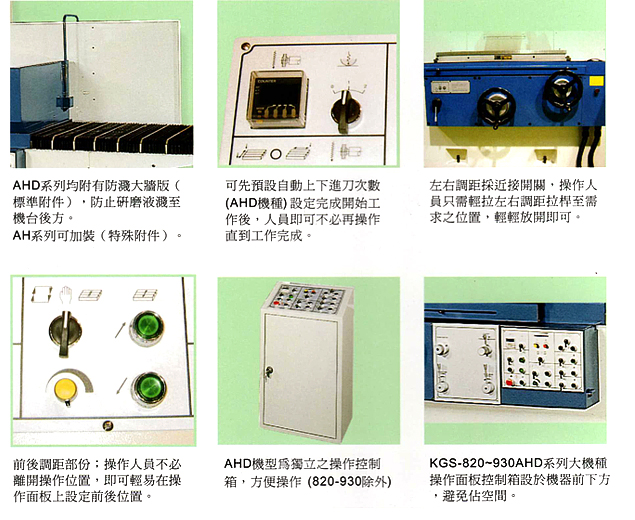

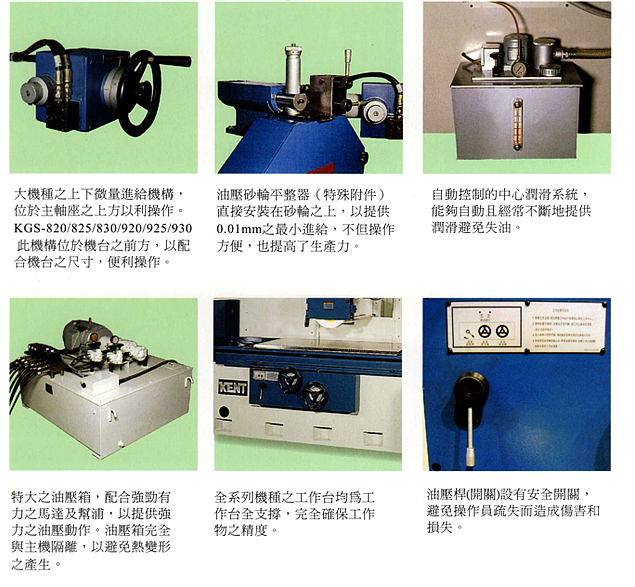

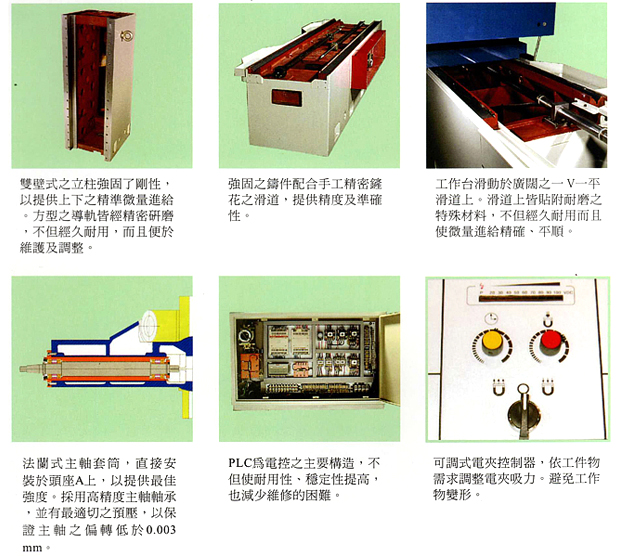

機械特點:
產品規格:
|
規 格 |
單位 |
KGS-925AHD |
KGS-930AHD |
||
|
能 |
工作台工作面積 |
mm |
2500 x
900 |
3000 x
900 |
|
|
左右最大移動量 |
mm |
2750 |
3250 |
||
|
前後最大移動量 |
mm |
960 |
960 |
||
|
工作台面至主軸中心最大距離 |
mm |
880 |
880 |
||
|
工作台最大承載重量(含電夾) |
kgs |
2800 |
3000 |
||
|
工 |
工作台T型槽 |
mm x N |
18 x 3 |
18 x 3 |
|
|
工作台速度 |
m/min |
10~28 |
10~28 |
||
|
前後手輪進刀 |
1格 |
mm |
0.01 |
0.01 |
|
|
1圈 |
mm |
2 |
2 |
||
|
前後自動進給 |
mm |
2~30 |
2~30 |
||
|
前後快速移動 |
50HZ |
r.p.m. |
1250 |
1250 |
|
|
60HZ |
r.p.m. |
1500 |
1500 |
||
|
砂 |
砂輪尺寸 |
mm |
508 x
50.8 x 127 |
508 x
50.8 x 127 |
|
|
主軸轉速 |
50HZ |
r.p.m. |
950 |
950 |
|
|
60HZ |
r.p.m. |
1150 |
1150 |
||
|
主 |
上下手輪進刀或MPG X1 |
1格 |
mm |
0.002 |
0.002 |
|
1圈 |
mm |
0.5 |
0.5 |
||
|
自動進刀量 |
mm |
0.005~0.04(AHD) |
0.005~0.04(AHD) |
||
|
上下快速進給 |
50HZ |
mm/min |
230 |
230 |
|
|
60HZ |
mm/min |
280 |
280 |
||
|
馬 |
主軸馬達 |
HP X P |
15 x 6 |
15 x 6 |
|
|
上下驅動馬達 |
W X P |
1/2 x
4 |
1/2 x
4 |
||
|
油壓馬達 |
HP X P |
10 x 6 |
10 x 6 |
||
|
吸塵馬達 |
HP X P |
1/2 x
2 |
1/2 x
2 |
||
|
沖水馬達 |
HP X P |
1/4 x
2 |
1/4 x
2 |
||
|
前後驅動馬達 |
HP X P |
油壓 |
油壓 |
||
|
尺 |
機器高度 |
mm |
2850 |
2850 |
|
|
佔地面積 |
mm |
7300 x
3400 |
8700 x
3400 |
||
|
淨重 |
kgs |
13500 |
13500 |
||
|
毛重 |
kgs |
15500 |
16000 |
||
標準附件:
|
1. 砂輪 ………………… |
1pc |
6. 自動潤滑 …………… |
1set |
|
2. 砂輪平衡台 ………… |
1pc |
7. 地基螺栓 …………… |
1set |
|
3. 砂輪平衡棒 ………… |
1pc |
8. 工作台防濺板 ……… |
1set |
|
4. 砂輪脫離器 ………… |
1set |
9. 鑽石修整器 ………… |
1set |
|
5. 工具及工具箱 ……… |
1set |
|
|

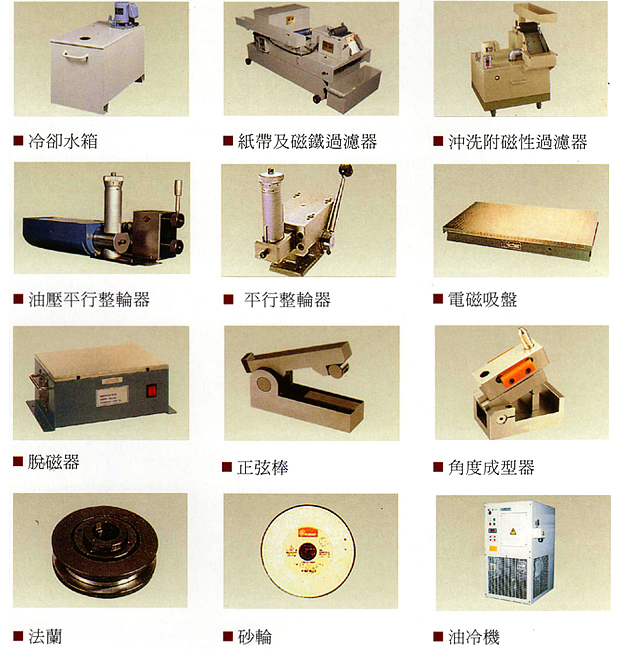

特別附件:
